CUM FUNCȚIONEAZĂ
DENSITOMETRUL?
Pentru reproducerea corectă a culorilor de tipărire ca să
rămână consistente pe parcursul unei ture, depinde de următoarele factori;
grosimea filmului de cerneală, dimensiunea punctelor, și captarea de cerneală. Majoritatea
acestor factori pot fi măsurați cu un densimetru. Cu ajutorul unui densimetru, un
operator de presă va avea mai mult control asupra culorii pe parcursul unei
ture. Pentru a înțelege mai bine densimetrul, este util să ști cum funcționează
unul.
Ochiul este un dispozitiv sensibil și o comparative foarte
bună. Se poate percepe variații de densitate și umbră și să le compară cu un
standard de calibrare cunoscut faptul că identifică aceste standarde specifice
de culoare. Ea nu poate totuși, atribuie valori numerice exacte la aceste
variații. O densitometru, pe de altă parte, se poate atribui numere de la
variațiile de densitate a ochiului percepe prin cuantificarea cantității de
lumină care este reflectată de suprafața unei foi imprimate. Densitometrul nu
poate fi folosit pentru a măsura diferențele de culoare. Este strict un
dispozitiv pentru a măsura densitatea optică a procesului de culori ale unui
eșantion imprimat.
Densitometrele sunt utilizate pentru controlul calității în
imprimare. Măsurarea se referă în principal cu procesul de culorile cyan, magenta,
galben și negru. Lumina emisă de densitometrul este lumina albă. Lumina albă
este format din cele trei culori primare de lumină, roșu, verde și albastru. Atunci
când proporțiile acestor trei culori primare ale luminii sunt aproximativ egale,
ochiul va percepe această lumină ca lumina albă.

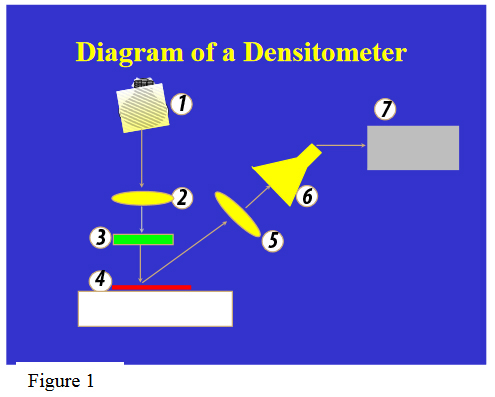

Densitometrul, pentru a măsura o mostră tipărită, va produce
lumină dintr-o sursă stabilizată. Lumina trece
printr-o lentilă, unde este focalizată pe suprafața tipărită. În funcție de
grosimea filmului și de pigmentarea cernelei implicate, o parte a luminii
este absorbită. Conținutul neabsorbit al luminii este reflectat de suprafața
materialului imprimat. Sistemul de lentile captează acum lumina reflectată
care revine din pelicula de cerneală la un unghi de 45 de grade față de sursa
de lumină și le focalizează într-un receptor.
Cantitatea de lumină primită de fotodiodă este transformată
în energie electrică. Electronică din densitometrul acum compară acest curent
cu o valoare de referință (alb). Diferența obținută estebază pentru calculul
caracteristicilor de absorbție ale filmului de cerneală măsurat. Rezultatele
aceasta arată valoarea pe care un operator o va vedea pe afișajul
densitometrului. Filtrele de culoare sunt în lumină calea limitează lumina la
intervalul de lungimi de undă în cauză.
Densitometrele
diferite utilizează diferite filtre pentru a măsura răspunsurile lor. În SUA, a
fost obișnuit să folosiți filtrele de bandă largă sau de stare T. Există mai
multe tipuri diferite de filtre. Setul de filtru utilizat trebuie să fie
specificat în mod clar atunci când se comunică valori ale densitometrului său
vor exista diferențe în valorile numerice.
Cerneala
de imprimat care trebuie măsurată (de exemplu, cianul) afectează lumina ca un
filtru de culoare. Filtrele de culoare au proprietatea de a permite culorilor
proprii să treacă și să absoarbă sau să blocheze lumina celorlalte culori. Amestecul
de culori deschise de culoare albastră și verde va produce cianuri. Aceste
conținuturi de albastru și verde sunt capabile să treacă prin filmul de
cerneală furnizat și să ajungă pe suprafața albă a hârtiei înainte de a fi
aproape complet reflectate. Conținutul de lumină roșie, pe de altă parte, este
absorbit într-o măsură mai mare sau mai mică de filmul cu cerneală cyan. În
consecință, în funcție de pigmentare și de grosimea filmului de cerneală, se
reflectă doar o proporție relativ mică a conținutului de lumină roșie. Ochiul
percepe această lumină reflectată ca fiind ciană, care constă în principal din
componente albastre și verzi.
Cu
toate acestea, pentru măsurarea densității cernelii, numai conținutul redus de
lumină al luminii, puternic influențat de grosimea stratului de cerneală, este
semnificativ. Din acest motiv, un filtru (a se vedea figura 2) este introdus în
calea luminii, care reține conținutul de lumină albastră și verde. Acest lucru
permite numai conținutul de lumină roșie relevantă pentru măsurarea culorii
azure pentru a ajunge la dioda foto a receptorului. Este important să
înțelegeți că densitometrul nu văd doar culoarea luminii. Prin urmare, celelalte
culori ale luminii trebuie filtrate pentru a atinge măsurarea exactă pe un
eșantion. În funcție de tipul de instrument implicat, filtrele de culoare sunt
plasate în calea luminii fie înainte, fie după eșantionul de măsurare.
Valorile
densității de cerneală, care sunt afișate pe ecranul instrumentului sunt
întotdeauna exprimate ca numere logaritmice. Deoarece valorile logaritmice ale
densității crește, cantitatea de lumină disponibilă scade. De exemplu, o
densitate de 0,00 indică faptul că 100% din lumina care cade pe probă se
reflectă. O densitate de 1,00 indică faptul că doar 10% din lumina incidentă se
reflectă. O densitate de 2, 00 indică faptul că doar 1% din lumină a fost
reflectată. Acest lucru este prezentat în formă grafică în figura 3.
Densitometrul
este conceput pentru a se adapta măsurarea densității la particularitățile
percepției senzoriale umane. Ochii și urechi umane evalua stimuli optice și
acustice pe o scară logaritmică. Acest lucru înseamnă că intensitățile uniform
în creștere nu sunt percepute ca fiind în creștere în mod uniform. De exemplu, în
cazul în care un observator se uita la o masă de lumină, în cazul în care
partea de sus de sticlă este iluminat cu un bec fluorescent, el percepe apoi o
lumina anumită intensitate. În cazul în care un al doilea bec fluorescent de
luminozitate egală este acum pornit, apoi deși de două ori cantitatea de
energie lumina este izbitoare în partea de sus de sticlă a mesei de lumină, observatorul
nu va percepe noinivelul de energie ca dublu primul. dublarea în continuare a
energiei va fi percepută într-o măsură mai mică. Cu cât este mai des energia
luminoasă este crescută, cu atât mai puțin creșterea este percepută.
Aceste
diferențe logaritmice sunt extrem de importante pentru a înțelege la stabilirea
culorii pe presă. Creșterea logaritmică în percepția vizuală se referă la
cantitatea de cerneală pe presă pentru a atinge acest nivel de percepție. Ce
înseamnă acest lucru este nivelul de cerneală va trebui, de asemenea, să fie
crescută pe o scară logaritmică pentru a atinge densități mai mari de presă.
Pentru
a ilustra acest punct în lumea de imprimare, un excelent exemplu ar fi să se
uite la modul în care rub- off este afectată de densitatea de imprimare. Cantitatea
de rub-off de amprenta ziar este foarte dependentă de densitatea de imprimare
sau grosimea stratului de cerneală. După cum se poate observa în figura 4, aceasta
variază exponențial cu grosimea filmului si devine deosebit de gravă atunci
când densitatea depășește 1, 10.
Figura
5 enumeră aceste valori ca procent de creștere în ceea ce privește rub-off de
la o densitate de imprimare de 1, 0. După cum se vede, dacă măriți densitatea
de imprimare de la 1, 0 până la o densitate de 1, 25 (o creștere de 25%)
Rub-off imprimate crește foaie de aproximativ 45%. Procesul de uscare sau de
setare pentru hârtia de ziar este prin absorbție, și ca volumul de cerneală
crește, hârtie de ziar poate absorbi doar o sumă fixă. Prin urmare, mai multă
cerneală va rămâne pe suprafața de a freca jos.
În plus față
de efectul negativ asupra freca-off, densitatea de imprimare mai mare are și
alte consecințe care conduc la kilometraj de cerneală mai sărace. Această
relație este ilustrată în Figura 6, unde se poate observa că creșterea foarte
puțin în densitate se realizează atunci când sunt imprimate cantități excesive
de cerneală. De exemplu, o creștere a densității de imprimare de 20% (1. 0-1. 2)
necesită un film de creștere în greutate de cerneală de 58%. Această creștere
procentuală în greutate de film este de peste două ori procentul modificării
densității de imprimare.
Un
densitometru, la fel ca orice alt instrument, nu va funcționa corect dacă nu
este calibrat. În cazul în care instrumentul nu utilizează referințe de
calibrare identificabile, fiecare instrument este propriul său sistem. O
unitate nu se va referi la o alta. Valorile obținute cu un densitometru
necalibrat nu va reflecta cu exactitate variabilitatea procesului monitorizat. Calibrarea
unui densitometru este simplu. În calibrarea instrumentului, o valoare pentru
punctul Azero“, sau răspunsul final scăzut, este stabilit mai întâi. Apoi, un
ahigh punct final @ este setat. La stabilirea acestor două puncte este
stabilită o pantă între ele, permițând astfel pentru măsurători precise. Pe
lângă plăcile de calibrare oferite de producătorii de densitometrie, un AT-RefJ
@ este disponibil de la Association Communications Graphics (GCA), care este o
referință imprimat utilizată pentru a verifica dacă un densitometru este cu
adevărat o unitate de stare de răspuns T.
În
timpurile de astăzi a costurilor in crestere este ușor pentru a vedea
funcționalitatea densitometrul în sala de presă. Un densimetru nu va avea
probleme Aeye oboseala @ în cazul în care ochiul uman devine „obișnuit să @
uita la un subiect. În cazul în care ochiul uman face acest lucru, ea devine
mai puțin sensibil la schimbări. Densitometrul este ușor de una dintre cele mai
importante instrumente din mediul pressroom. Fără ea, dincolo de probleme
freca-off menționate mai sus, cum ar fi set-off, rola țeavă construi, de
urmărire sau marcare și balansul de culoare ar fi dificil de controlat. O mare
parte din imprimarea făcut astăzi fără acest instrument ar fi grav afectată, iar
costurile de producție ar exploda.
Ostwald
În
colorimetrie, sistemul de culoare Ostwald este un spațiu de culoare inventat de
Wilhelm Ostwald. Asociat cu manualul Harmony Color, acesta cuprinde un set de
cipuri de vopsea reprezentând spațiul de culoare Ostwald. Există 4 ediții
diferite ale manualului Color Harmony. Fiecare manual este alcătuit din
grafice, fiecare diagramă fiind un spațiu de culoare diferit.
Ostwald
a recomandat un aranjament sistematic de culori și o standardizare a culorilor
folosite. Ostwald credea că culorile ar trebui să fie folosite și selectate
doar dintr-o colecție finită. El a recunoscut că sistemul său a lăsat unele
culori intermediare între cele pe care le-a ales, dar el nu a muncit să le
includă în spațiul său de culoare.
Sistemul
lui Ostwald oferă o interpolare unică, intermediară între culorile adiacente.
Nu are o modalitate ușoară de a înregistra milioane de culori.
Manualul de armonizare a culorilor este alcătuit
din diagrame de chipsuri colorate care reprezintă un spațiu de culoare. Forma
globală a unei diagrame este un triunghi echilateral alcătuit din 28 de
eșantioane. Fiecare diagramă este alcătuită din probe de aproximativ aceeași
nuanță. Fiecare diagramă are un eșantion cu cea mai mare puritate. Eșantionul
este punctul optim focal al triunghiului. O serie de cinci eșantioane cu o
reflectanță crescătoare și o puritate descrescătoare se află pe marginea
superioară a triunghiului. Se termină cu o modificare aproape gri a nuanței
originale pure. O serie de cinci eșantioane cu scăderea reflexiei și a
purității
descrescătoare se află pe marginea inferioară a triunghiului. Se termină cu o
modificare aproape neagră a nuanței inițiale. Între aceste serii luminoase și
întunecate sunt alte eșantioane de reflexie și puritate intermediare. [1]
Toate
probele de culori de pe aceeași diagramă au aproape aceeași lungime de undă
dominantă. Toate probele de culori în același rând vertical au aproape aceeași
lungime de undă dominantă și puritate, făcând singura diferență de reflexii.
Probe
de culoare realizate din tablă de acetat de celuloză clară, cu o față acoperită
cu un lac colorat opac. Acest lucru asigură că ambele fețe au aceeași culoare,
în timp ce o parte este lucioasă, iar cealaltă este mată.
Ral
RAL
reprezinta “standardul” de culoare utilizat în Europa. Din 2013, pentru
identificarea mai exacta, fiecare culoare din paletarul RAL are o holograma
proprie.
In anul 1927 “Reichs-Ausschuß für
Lieferbedingungen und Gütesicherung” (“Comisia Imperiala pentru Stabilirea
Termenilor si Asigurarea Calitaţii” din Germania) au definit prima colectie a
culorilor RAL denumita RAL 840 si compusa din 40 de culori. In anul 1930 s-a
definit structura codului RAL compusa din 4 cifre,prima cifra
reprezentand culoarea de baza. In anul 1960 li s-au asociat culorilor nume
pentru a evita confuzia intre acestea.
Culorile RAL
sunt clasificate in functie de nuanta, luminozitatea si intensitatea culorii de
baza.
Asezarea spatiala a sistemului RAL
Nuantele sunt organizate sub forma
circulara iar pozitia fiecareia poate fi asociata unghiului pe care aceasta il
face cu orizontala(de exemplu rosu este asociat unghiului de 0ᵒ,galben celui de
90ᵒ, albastru 270ᵒ etc.)
Luminozitatea culorilor este
reprezentata printr-un ax ce trece prin mijlocul blocului de culori RAL,
divizat in 100 de unitati, unde 0 reprezinta luminozitate inchisa=negru si
creste spre partea superioara.
Intensitatea culorii porneste de la
axul central al sistemului RAL si creste exteriorul acestuia.
Iata cateva exemple ale
culorilor RAL din jurul nostru:
Ral 3001- Signal red
RAL 6002- Leaf green
Coloroid
Sistemul Coloroid Color este un spațiu de culoare dezvoltat între anii
1962 și 1980 de profesorul Antal Nemcsics de la Universitatea de
Tehnologie și Economie din Budapesta pentru a fi folosit de "arhitecți
și constructori vizuali". Din august 2000, Coloroid a fost înregistrat
ca standard maghiar MSZ 7300.
Ca și sistemele OSA-UCS și Munsell, Coloroid încearcă să modeleze un spațiu de culoare perceptual uniform sau UCS. Cu toate acestea, standardul UCS aplicat în sistemul Coloroid este o creștere egală a culorii atunci când întreaga gamă de culori este prezentată vizualizatorului, spre deosebire de standardul de "just noticeable" egal sau de diferențele de culoare mici între perechi de culori similare prezentate separat.
Culorile din spațiul de culoare Coloroid sunt specificate fundamental în funcție de atributele perceptuale ale "luminozității" (factorul de luminanță, V), "saturația" (puritatea excitației, T) și nuanța (lungimea de undă spectrală sau dominantă, A).
Componentele TVA sunt utilizate pentru a defini o geometrie a culorii cilindrice, cu V ca axa verticală achromatică (luminozitate sau luminozitate), T ca distanța orizontală față de axa achromatică (croma) și A ca unghiul de nuanță în jurul cercului de nuanță. Limitele circumferinței acestui cilindru sunt definite de locusul spectrului sau de culorile pe măsură ce apar într-o singură lungime de undă a luminii (sau un amestec de lungimi de undă unice "violete" și "roșii"); acest domeniu variază vertical în V în jurul cercului de nuanță, indicând dacă luminanța sau luminozitatea relativă a fiecărei lungimi de undă este mare (nuanță galbenă) sau scăzută (culoarea violet albastru). Aceasta definește limitele percepției exterioare ale spațiului de culoare.
Ca și sistemele OSA-UCS și Munsell, Coloroid încearcă să modeleze un spațiu de culoare perceptual uniform sau UCS. Cu toate acestea, standardul UCS aplicat în sistemul Coloroid este o creștere egală a culorii atunci când întreaga gamă de culori este prezentată vizualizatorului, spre deosebire de standardul de "just noticeable" egal sau de diferențele de culoare mici între perechi de culori similare prezentate separat.
Culorile din spațiul de culoare Coloroid sunt specificate fundamental în funcție de atributele perceptuale ale "luminozității" (factorul de luminanță, V), "saturația" (puritatea excitației, T) și nuanța (lungimea de undă spectrală sau dominantă, A).
Componentele TVA sunt utilizate pentru a defini o geometrie a culorii cilindrice, cu V ca axa verticală achromatică (luminozitate sau luminozitate), T ca distanța orizontală față de axa achromatică (croma) și A ca unghiul de nuanță în jurul cercului de nuanță. Limitele circumferinței acestui cilindru sunt definite de locusul spectrului sau de culorile pe măsură ce apar într-o singură lungime de undă a luminii (sau un amestec de lungimi de undă unice "violete" și "roșii"); acest domeniu variază vertical în V în jurul cercului de nuanță, indicând dacă luminanța sau luminozitatea relativă a fiecărei lungimi de undă este mare (nuanță galbenă) sau scăzută (culoarea violet albastru). Aceasta definește limitele percepției exterioare ale spațiului de culoare.
Sistemul natural de culori (SNC)
Culorile din NCS sunt definite prin
trei valori exprimate în procente , specificând gradul
de negru (= similaritatea vizuală relativă cu culoarea elementară neagră),
cromaticitatea (= similitudine vizuală relativă cu cea mai puternică și cea mai
saturată culoare pe care o puteți gândi ) și nuanță (= similaritate față de
două dintre culorile elementare cromatice roșii, galbene, verzi și albastre,
exprimate în cel mult două procente). Nu se consideră că nuanța nu are o
asemănare vizuală cu ambele nuanțe ale unei perechi de adversari; adică nu
există "roșu verde" sau "galben". Negru și cromaticitate
împreună se adaugă până la sau mai mică decât 100% - restul lor de la 100%,
dacă este cazul, dă cantitatea de alb. Notațiile de culoare NCS complete pot
fi, de asemenea, etichetate cu un S, ceea ce indică faptul că versiunea curentă
a standardului de culoare NCS a fost utilizată pentru a specifica culoarea.
Două exemple de notație de culoare
NCS - nuanțele galbene și albastre ale steagului suedez :
- Galben - NCS 0580-Y10R (nuanță = 5% negru, 80% cromaticitate, nuanță = 90% galben + 10% roșu.
- Albastru - NCS 4055-R95B (nuanță = 40% negru, 55% cromaticitate, nuanță = 5% roșu + 95% albastru.
NCS este reprezentată în nouă țări
și este norma de referință pentru desemnarea culorilor în Suedia (din 1979), Norvegia (din 1984) și Spania (din 1994). Este, de
asemenea, unul dintre standardele utilizate de Autoritatea
Internațională pentru Culori , un editor de frunte al previziunilor
de tendințe de culoare pentru designul interior
și piețele textilelor. Link!
Abonați-vă la:
Postări (Atom)
Ziua 1
In prima zii am dezmembrat si am carat niste calculatoare pentru a fii mai usor de dezmembrat, dupa care am mancat si m am jucat Min...
-
Am folosit acest Tutorial . Am deschis photoshop-ul, am facut un format de 1920x1200 px, si am urmat indicatiile din tutorial. Am facut c...
-
SUBIECTUL AL II-LEA 1. Enumerati doua caracteristici tehnice ale unei placi video si precizati modul in care fiecare dintre acestea infl...
